반도체 8대 공정 쉬운 설명 반도체 제조 과정



[반도체 8대 공정 궁금하시죠?] 컴퓨터와 스마트폰에 들어가는 작은 뇌, 반도체가 어떻게 만들어지는지 궁금하다면 이 글을 꼭 읽어보세요! 신기하고 복잡한 반도체 제조 과정을 쉽고 재미있게 알려드릴게요.
반도체 8대 공정 쉽게 알려드려요

📋 목차

안녕하세요! 여러분의 컴퓨터, 스마트폰, TV 속에는 아주 작은 부품들이 엄청나게 많이 들어있다는 사실을 알고 계신가요? 이 작은 부품 중 가장 중요한 것이 바로 반도체예요. 반도체가 없다면 우리가 쓰는 전자기기들은 아무것도 할 수 없답니다!

오늘은 이 신기한 반도체가 어떻게 만들어지는지, 그 긴 여정 속에서 꼭 거쳐야 하는 반도체 8대 공정에 대해 제가 쉽고 재미있게 알려드릴게요. 마치 레고 블록을 조립하듯이 차근차근 따라와 보세요! 😊

반도체의 첫걸음, 웨이퍼 만들기 🏭

반도체의 첫걸음, 웨이퍼 만들기 🏭

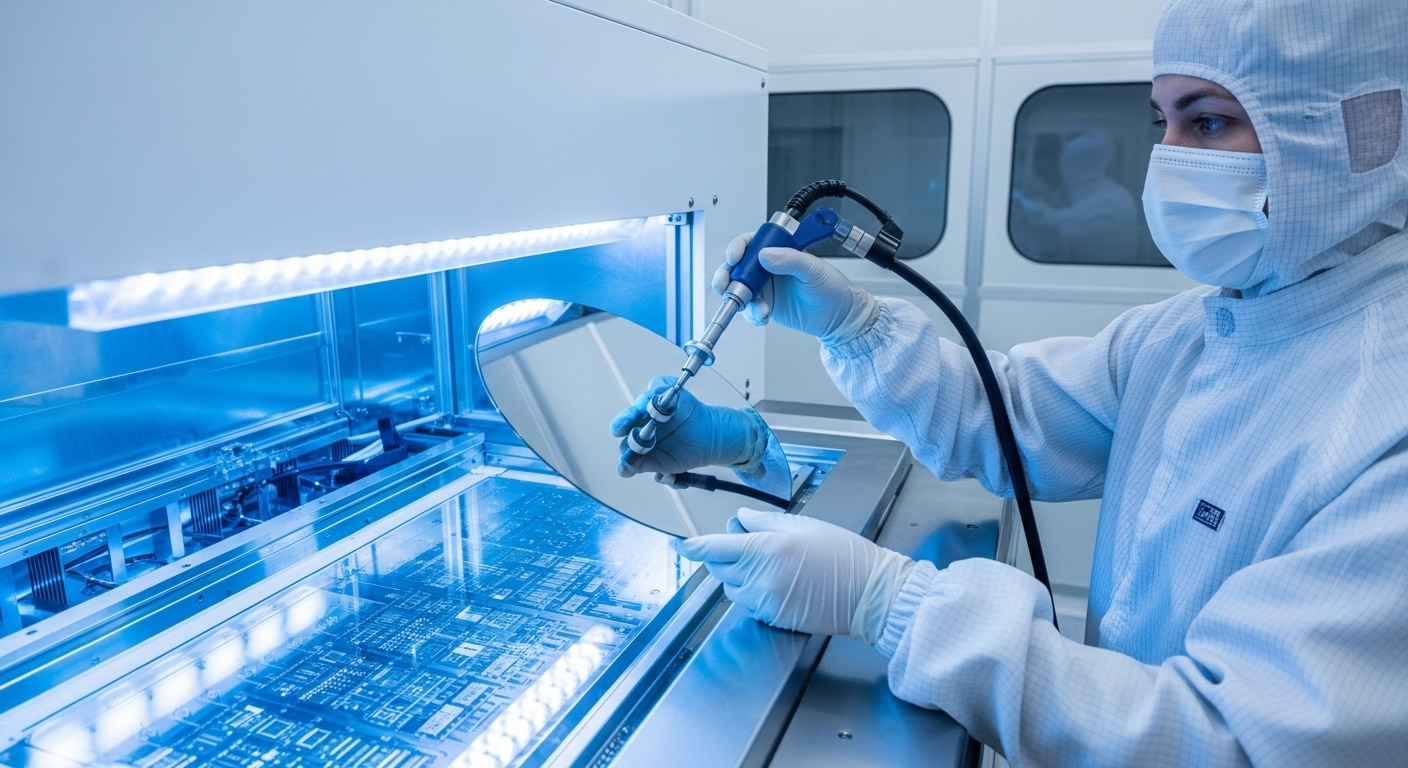

깨끗한 환경에서 웨이퍼를 다루는 모습

반도체를 만드는 여정은 웨이퍼라는 얇은 동그란 판을 만드는 것부터 시작해요. 이 웨이퍼는 우리가 흔히 보는 모래 속 실리콘을 아주 깨끗하게 만들어서 사용한답니다. 순도가 99.9999% 이상이어야 할 정도로 정말 깨끗해야 해요.

실리콘을 뜨거운 열로 녹여서 커다란 기둥 모양으로 만든 다음, 이 기둥을 얇게 썰고 거울처럼 매끄럽게 닦으면 웨이퍼가 완성돼요. 마치 빵 반죽을 길게 만든 다음 얇게 슬라이스하는 것과 비슷하죠? 이렇게 만들어진 웨이퍼 위에 아주 작은 반도체 회로들이 그려질 준비를 하는 거예요. 삼성 반도체 뉴스룸에서 웨이퍼에 대해 더 자세히 알아볼 수도 있답니다.

💡 꿀팁!
웨이퍼는 점점 더 커지고 있어요. 한 번에 더 많은 반도체를 만들 수 있기 때문이죠. 지금은 주로 지름 300mm 웨이퍼를 사용해요!

회로를 보호하는 옷, 산화 공정 ✨

회로를 보호하는 옷, 산화 공정 ✨

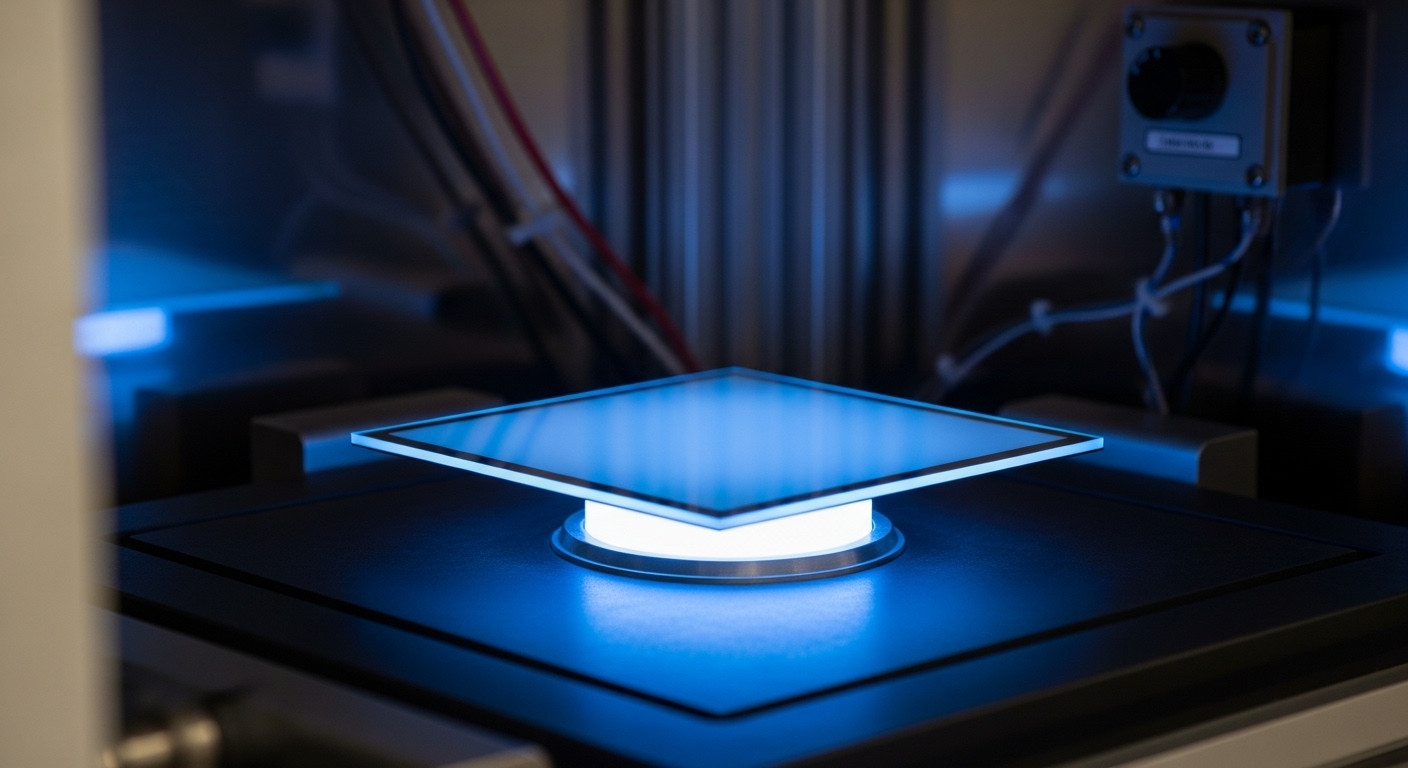

산화막이 형성되는 웨이퍼 모습

이제 웨이퍼 위에 아주 중요한 산화막을 입혀줄 차례예요. 이 산화막은 반도체 회로들이 서로 방해받지 않도록 전기적으로 분리해주는 '절연막' 역할을 해요. 마치 회로들이 따로따로 자기 길을 갈 수 있도록 칸막이를 해주는 것과 같아요.

산화막을 만드는 방법은 크게 두 가지가 있어요. 산소만 사용하는 건식 방식과 산소에 수증기를 더해 사용하는 습식 방식이죠. 습식 방식은 산화막을 더 빠르고 두껍게 만들 수 있답니다. 이 산화막의 두께가 아주 정확하고 고르게 만들어져야 반도체가 잘 작동할 수 있어요! SK하이닉스 뉴스룸에서 산화 공정에 대해 더 자세히 읽어볼 수 있어요.

아주 작은 그림 그리기, 포토 공정 📸

아주 작은 그림 그리기, 포토 공정 📸

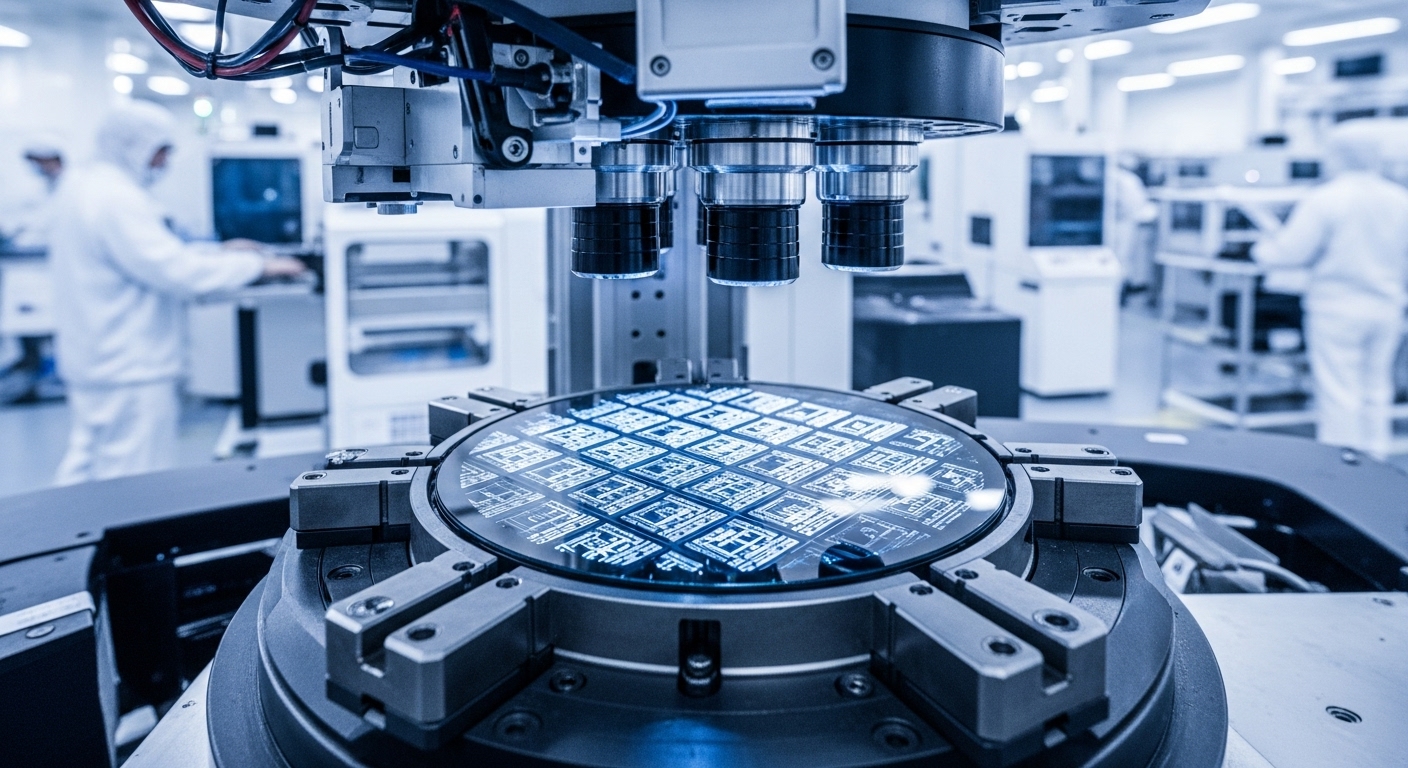

웨이퍼에 회로 패턴을 새기는 장비

이제 반도체의 핵심! 웨이퍼 위에 아주 아주 작은 회로 그림을 그리는 포토 공정이에요. 이 과정은 사진을 인화하는 것과 비슷해요. 먼저 웨이퍼 위에 빛에 반응하는 특별한 액체(감광액)를 발라줘요.

그다음, 회로 모양이 그려진 마스크를 대고 자외선을 쏴줘요. 마치 스텐실처럼 빛이 닿은 부분과 닿지 않은 부분의 감광액이 달라지게 되죠. 현상 과정을 거치면 웨이퍼 위에 우리가 원하는 회로 패턴이 선명하게 나타난답니다. 이 기술 덕분에 반도체가 점점 더 작고 똑똑해질 수 있어요. 삼성 반도체 백과사전에서 반도체 공정 전체를 한눈에 볼 수도 있어요.

필요 없는 부분 지우기, 식각 공정 ✂️

웨이퍼 위에 회로 그림이 그려졌으니, 이제 그 그림을 따라 필요 없는 부분을 깔끔하게 제거해야 해요. 이것을 식각 공정이라고 부른답니다. 불필요한 산화막이나 다른 막들을 없애는 과정이에요. 마치 조각가가 불필요한 부분을 깎아내서 멋진 조각상을 만드는 것과 같아요.

식각도 크게 두 가지 방식이 있어요. 액체 화학약품을 사용하는 습식 방식과 플라즈마라는 특별한 기체를 이용하는 건식 방식이에요. 요즘에는 아주 미세한 회로를 정밀하게 만들 수 있는 건식 식각 방식이 주로 사용되고 있어요. 이 공정이 얼마나 정밀하게 이루어지느냐에 따라 반도체의 성능이 달라진답니다. 식각 공정은 반도체 8대 공정의 중요한 부분이에요.

반도체에 힘 불어넣기, 증착과 이온 주입 💪

반도체에 힘 불어넣기, 증착과 이온 주입 💪

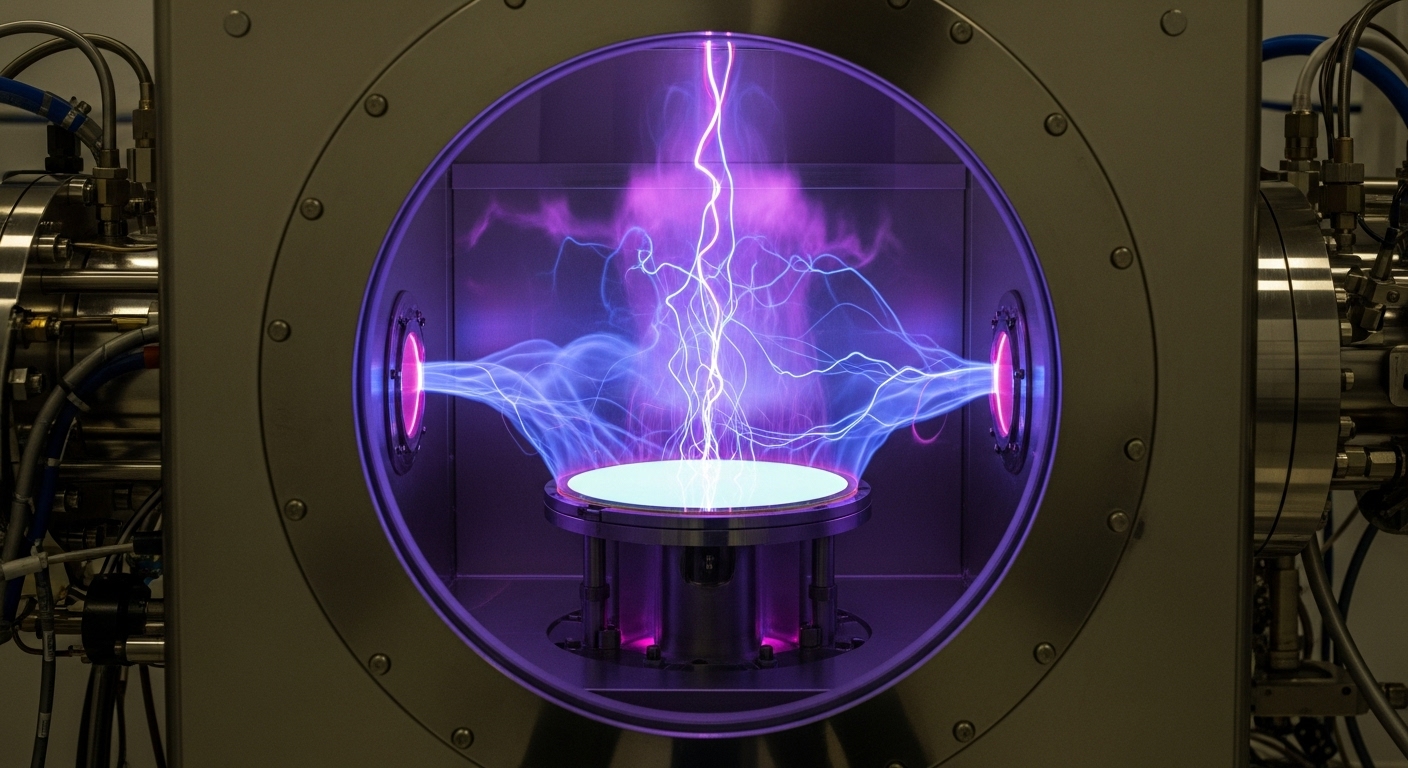

웨이퍼에 박막을 쌓고 이온을 주입하는 과정

이제 웨이퍼 위에 새로운 막들을 쌓아 올리고, 특별한 재료를 주입해서 반도체의 성질을 바꿔줄 시간이에요. 증착 공정은 웨이퍼 위에 아주 얇은 막(박막)을 씌우는 것을 말해요. 이 막들은 전기가 통하거나 안 통하게 하는 등 다양한 역할을 한답니다.

그리고 이온 주입 공정을 통해 웨이퍼에 아주 작은 불순물들을 주입해요. 이 불순물들은 반도체가 전기를 어떻게 흘려보낼지 결정하는 중요한 역할을 해요. 마치 요리할 때 소금이나 설탕을 넣어 맛을 조절하는 것과 비슷하다고 생각하면 돼요. 이 과정을 통해 트랜지스터 같은 반도체 소자들이 만들어진답니다. 반도체 8대 공정 요약 정리 글에서 더 많은 정보를 얻을 수 있어요.

전기가 다니는 길 만들기, 금속 배선 공정 ⚡

반도체 안에 수많은 회로가 있지만, 이 회로들이 서로 연결되어야 전기가 통하고 명령을 주고받을 수 있겠죠? 금속 배선 공정은 반도체 속 회로들이 마치 도로망처럼 연결될 수 있도록 금속 길을 만들어주는 과정이에요.

이 금속 길은 주로 구리나 알루미늄으로 만드는데, 여러 층으로 복잡하게 쌓여서 전기 신호가 빠르게 잘 전달될 수 있도록 해줘요. 이 길이 얼마나 잘 만들어지느냐에 따라 반도체의 속도가 빨라지거나 안정적으로 작동하는지가 결정된답니다. 금속 배선은 반도체 칩의 성능을 좌우하는 아주 중요한 단계 중 하나예요.

잘 만들었는지 확인하기, EDS 전기 검사 🔍

반도체는 아주 정교하게 만들어져야 하므로, 혹시 잘못 만들어진 부분이 없는지 꼼꼼하게 확인하는 과정이 필요해요. 이것이 바로 EDS (Electrical Die Sorting) 공정, 즉 전기적 특성 검사예요.

웨이퍼 위에 있는 수많은 반도체 칩 하나하나에 전기 신호를 흘려보내서 제대로 작동하는지 확인하는 거예요. 만약 작동하지 않거나 문제가 있는 칩이 발견되면, 그 칩은 잉크로 표시해서 다음 공정에서는 사용하지 않도록 한답니다. 이 검사를 통해 좋은 반도체만 골라내서 다음 단계로 보낼 수 있어요.

⚠️ 주의하세요!
EDS 검사는 단순히 작동 여부만 확인하는 것이 아니라, 다양한 환경(높은 온도, 낮은 온도 등)에서도 잘 작동하는지까지 테스트한다고 해요.

세상 밖으로 나갈 준비, 패키징 공정 🎁

이제 마지막 단계예요! 웨이퍼에서 합격한 반도체 칩들을 하나하나 잘라낸 다음, 우리 주변의 전자기기에 사용될 수 있도록 옷을 입혀주는 패키징 공정이랍니다. 이 과정은 칩을 외부 충격이나 습기로부터 보호하고, 다른 부품들과 연결될 수 있도록 만들어줘요.

칩을 잘라내고, 전기 신호를 주고받을 수 있는 다리(리드프레임)에 붙여서 금선으로 연결해요. 마지막으로 단단한 플라스틱 같은 것으로 덮어주면 우리가 흔히 보는 반도체 칩 모양이 되는 거죠. 패키징까지 끝나면 마지막으로 한 번 더 최종 테스트를 거쳐서 완벽한 반도체 칩만 시장으로 나간답니다. 반도체의 8대 공정을 영상으로 만나보는 것도 좋은 방법이에요!

반도체 8대 공정 핵심 요약 📝

우리 생활 속 작은 영웅, 반도체가 만들어지는 복잡한 반도체 8대 공정을 쭉 둘러보셨어요! 각 단계가 얼마나 중요하고 신기한지 느껴지셨나요?

💡

반도체는 이렇게 만들어져요!

시작은 웨이퍼: 모래 속 실리콘으로 동그란 웨이퍼를 만들어요.
회로 만들기: 산화, 포토, 식각으로 얇은 막을 입히고 회로를 그려요.
성능 향상: 증착, 이온 주입, 금속 배선으로 반도체 기능을 더해요.
마무리: 검사(EDS)하고 옷 입히는(패키징) 과정까지!

자주 묻는 질문 ❓

Q: 반도체 8대 공정이 왜 중요한가요?
A: 반도체 8대 공정은 반도체를 만드는 데 필수적인 모든 단계를 말해요. 이 과정 하나하나가 아주 정밀하고 복잡하게 연결되어 있어서, 어느 하나라도 제대로 되지 않으면 반도체가 작동하지 않거나 성능이 떨어질 수 있어요. 우리 전자기기의 성능과 안정성을 좌우하는 아주 중요한 과정이랍니다.
Q: 반도체는 어디에 사용되나요?
A: 반도체는 우리가 사용하는 거의 모든 전자기기에 들어있어요! 스마트폰, 컴퓨터, TV, 냉장고 같은 가전제품은 물론이고, 자동차, 비행기, 로봇 등 첨단 기기에도 필수적으로 사용된답니다. 반도체 덕분에 우리는 더 편리하고 스마트한 생활을 할 수 있어요.

이제 반도체 8대 공정에 대해 저와 함께 알아보셨는데요, 어떠셨나요? 우리 생활 속에 숨어있는 작은 영웅, 반도체가 이렇게나 복잡하고 정교한 과정을 거쳐 탄생한다는 사실이 정말 놀랍지 않나요? 이 글이 여러분의 궁금증을 해결하는 데 도움이 되었기를 바라요. 더 궁금한 점이 있다면 댓글로 물어봐주세요~ 😊
